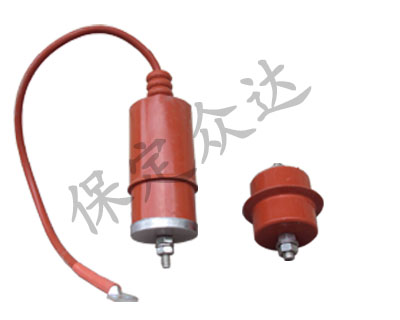

ZD-BHQ电缆护层保护器

ZD-BHQ电缆护层保护器

一、概述
保定众达电气有限公司专业生产电缆护层保护器,该产品是针对电力系统电缆运行特点、保证电力网络的安全运行而研发生产的可广泛应用于35kV大截面电力电缆和66kV、110kV及以上电压等级的单芯电力电缆线路中,用来保护电缆的金属护层免受各种过电压的危害的一种保护装置。电力电缆金属护层(或金属护套)上的感应电压和故障过电压危害重大,它可能击穿电缆外护层绝缘,造成电缆金属护层多点接地故障,严重影响电力电缆正常运行甚至大幅减少电缆使用寿命,我公司生产的电缆护层保护器完好地制止了上述事故的发生并广泛应用于全国电力、铁路系统,取得了良好的运行经验。
二、工作原理及特点
电缆护层保护器安装在电缆金属护层与地之间,正常情况下,通过保护器的电流很小,是微安级;当电缆护层出现过电压时,保护器迅速投入运行,泄放电缆护层上的电荷,保护电缆安全运行。
保护器采用ZnO压敏电阻作为保护元件,无串联间隙,保护特性好,具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点,还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
三、使用条件
1、环境温度-45℃~+55℃;
2、海拔不超过3500m;超出3500m可根据实际情况特制;
3、电源频率: 50Hz、 60Hz;
4、****施加的工频电压不得超过保护器持续运行电压;
5、安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃;
6、如有特殊要求,定货时请说明。
四、使用须知
1、ZD-BHQ系列电缆护层保护器是保护电缆护层的专用装置,避免雷击及感应过电压对电缆护层的危害。
2、保护器并接于高压电缆护层与地之间,用螺栓和电缆护层连接,保护器即投入使用。安装时,高压出线端端部引线拉力不应大于145N。连接导线的绝缘水平不应低于所保护电缆外护层绝缘水平,且连接回路应尽可能短。装置须可靠接地。
3、作为可选项,本品可增设动作计数器。用户可根据需要选用,在订货时指明。
4、保护器外形与安装尺寸以实际货物为准。
5、保护器投入运行1年之后,应做预防性试验。
五、技术数据

产品型号
适用电缆系统电压  KV
额定电压(有效值)KV
持续运行电压(有效值)KV
8/20μs标称放电电流KA
直流参考电压UmA   KV
0.75UmA下的漏电电流μA
标称放电流下的残压(峰值)KV
2ms方波电流   A
4/10μs大电流冲击耐受值  KA
BHQ-35
0-35KV
2.8
2.2
5
≥4.0
≤ 30
≤ 7
600
65
BHQ-66
66KV
3
2.4
5
≥4.0
≤ 30
≤ 7
600
100
BHQ-110
110KV
3.6
2.8
10
≥5.8
≤ 30
≤ 10
600
100
BHQ-220
220KV
4
3.2
10
≥5.8
≤ 30
≤ 10
800
100

六、订货须知
1、电缆的额定电压等级,电缆具体性能参数或者对保护器具体性能要求订货时应注明;
2、订货数量及交货时间;
3、如用户有特殊要求应在订货时提出。
